冲裁力及剪切力计算
编辑:济南常铭数控设备有限公司   发布时间:2020-09-12

(1)平刃冲裁力计算公式

P冲=Ltσb/10000  或

P冲=πd tσb/10000



(2)斜刃剪切力的精确计算公式

斜刃剪切近似计算公式: F=1)

F-------斜刃剪切力(N);

t---------材料厚度(mm);

σb-----材料抗拉强度(MPa);

α-------斜刃角度(一般小于12°);

实际上公式1)并不严谨,试想当α无限小时,如果按此公式,斜刃剪切力F应为无限大。可是事实并非如此,当α无限小时,剪切力接近于平刃的剪切力。

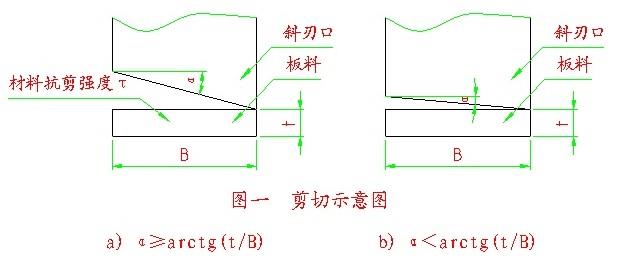

斜刃剪切力应根据B、t、α三者之间的关系,按以下两个公式进行计算:

当α≥arctg(t/B)时,F =

当α<arctg(t/B)时,

说明:σb应为τ,取安全系数1.25。  1.25τ≈σb
